好吊色一区二区三区-色婷婷九月-999在线观看视频-丰满岳乱妇久久久-黄色免费在线播放-国产亚洲精品久久久久秋-国产精品久久网-久久黑丝-久久大香线蕉国产精品免费-91精产国品一二三-国产一区二区av-亚色在线观看-插插插色综合-自拍偷拍中文字幕-成人网站www污污污网站

K11防水涂料是由有機(jī)材料和無(wú)機(jī)材料復(fù)合而成，該涂料兼有聚合物水泥防水涂料和無(wú)機(jī)防水堵漏材料兩類材料的一些優(yōu)點(diǎn)。能在潮濕的多種材質(zhì)基面上直接施工，亦可用于舊瓷磚面表面拉毛，具有抗裂性、耐水性、耐候性、耐久性優(yōu)異，無(wú)毒、無(wú)害、無(wú)污染、施工簡(jiǎn)單，工期短。在K11防水涂料施工過程中，往往會(huì)出現(xiàn)這樣那樣的問題，那么日常防水中常見的問題都有哪些？遇到這樣的問題我們又該如何解決？
一、防水涂膜出現(xiàn)起粉現(xiàn)象
原因分析：
一般是由于出現(xiàn)了堆料很厚的情況，在沒有完全干燥透的情況下，乳液沒有形成完整涂膜，較少的水泥基材料水化不能完全固定填料導(dǎo)致起粉現(xiàn)象出現(xiàn)。
解決方法：
1、對(duì)陰角及時(shí)清理流墜物料
2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

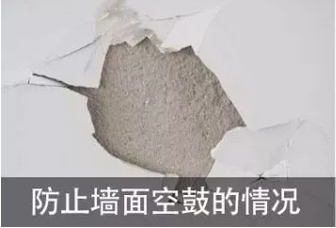

二、K11防水涂料與基層粘接不牢現(xiàn)象（掉磚現(xiàn)象）
原因分析：
一般情況是基層處理太差，很疏軟的基層（如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層），浮灰、細(xì)砂粒很多，強(qiáng)度很低；這會(huì)導(dǎo)致防水層容易出現(xiàn)脫皮現(xiàn)象，而貼磚后，因承受不住磚的重量而從防水層脫落。
解決方法：
1.基層應(yīng)堅(jiān)實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫
2.對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理

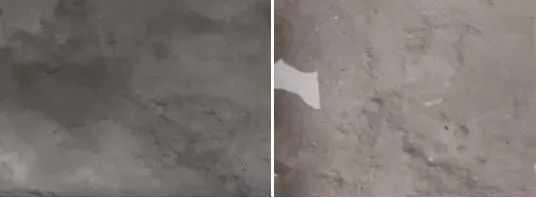

三、K11防水涂料閉水起泡現(xiàn)象
原因分析：
其一，防水層之間起泡，這是因?yàn)楸韺臃浪畬泳植繘]有干透，導(dǎo)致局部有漏水缺陷，滲入后，乳液膜吸水溶脹導(dǎo)致防水膜拉伸起鼓；
其二，防水層與基層之間起鼓，這是因?yàn)榉浪畬诱辰硬缓茫鶎觾?nèi)部濕氣過多，從而會(huì)給防水層一個(gè)滲透壓，導(dǎo)致粘結(jié)差的區(qū)域出現(xiàn)起鼓現(xiàn)象。
解決方法：
注意：為避免防水層之間起泡，一定要待上一道涂膜完全干燥后再進(jìn)行下一道涂膜的施工；防水層與基層之間起鼓，割掉起鼓部分，待潮氣散盡，重新補(bǔ)涂。
四、防水層出現(xiàn)開裂
原因分析：開裂分為細(xì)部開裂和大面開裂
其一，陰角、管根開裂，這一般是因?yàn)榱⒚娴牧鲯鞂?dǎo)致防水層過厚，應(yīng)力收縮很大，并且直角陰角結(jié)構(gòu)導(dǎo)致應(yīng)力無(wú)法釋放，從而使得拉力過大導(dǎo)致開裂。
其二，大面開裂，一般是因?yàn)榛鶎硬黄秸辛芽p導(dǎo)致縫隙處堆料，過厚才會(huì)引起大面的開裂，另外，對(duì)JS防水涂料，摻入水泥也極易導(dǎo)致開裂現(xiàn)象出現(xiàn)；
解決方法：
1.對(duì)于陰陽(yáng)角、管根、地漏等細(xì)部節(jié)點(diǎn)部位，要做抹八字角或抹弧細(xì)部處理。
2.基層要堅(jiān)實(shí)、平整、無(wú)起砂、無(wú)空鼓、無(wú)裂縫，對(duì)于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象，需要進(jìn)行修補(bǔ)抹平處理。

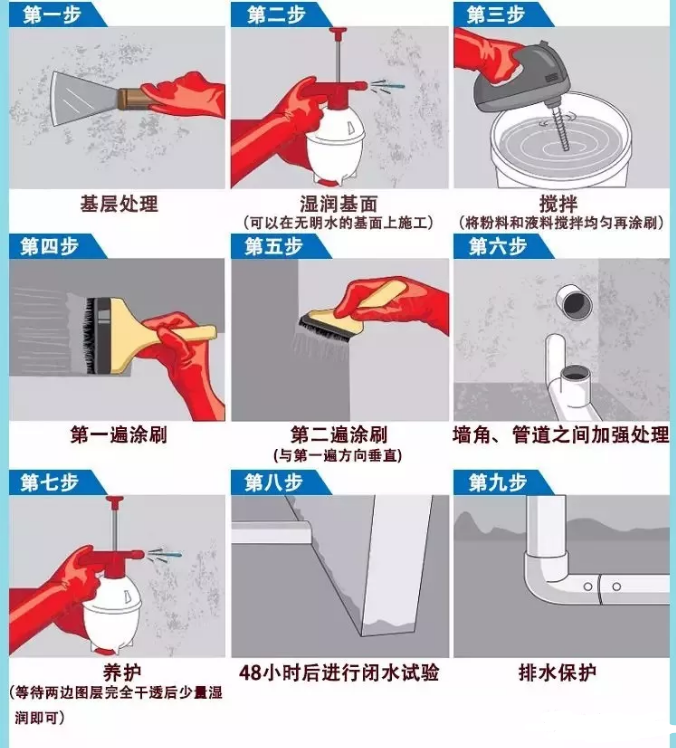

K11防水涂料使用小竅門

1、攪拌：先倒入液料，攪拌均勻后倒入粉料，用電動(dòng)攪拌器充分?jǐn)嚢杈鶆颍粸榱藴p小漿液中的氣泡，需要靜置幾分鐘再重復(fù)攪拌一次；
2、涂刷：基層應(yīng)該充分潤(rùn)濕但不能有明水，盡量減少浮灰。較好的基層潤(rùn)濕即可，如加氣磚、輕質(zhì)墻體，劣質(zhì)砂漿基層等需進(jìn)行抹平處理。對(duì)陰角切記控制厚度，不能堆料。第一遍盡量薄涂，第二遍和第三遍正常涂刷；一定要前一遍完全干燥后再進(jìn)行下一道涂刷。

3、閉水：必須完全干燥后再做閉水試驗(yàn)。

相關(guān)推薦

1、K11防水漿料

2、K11防水涂料施工中存在的問題及解決方案

3、K11防水涂料選購(gòu)四大誤區(qū)

4、防水涂料選購(gòu)小知識(shí)
